一、实验目的

    测试铬液中酸比对霍尔槽试片的影响，为使用霍尔槽试片粗略判断铬液酸比含量提供参考；

二、实验方法

    主要通过霍尔槽测试、分光光度计及硫酸分析仪测试铬液组分含量；

三、实验准备

    新配铬液、配制50g/L的硫酸溶液；

四、实验数据

1、铬液基础成分：铬酐：255g/L；三价铬：2.23；调整硫酸含量，并使用硫酸分析仪测试其硫酸含量，其测试数据如下：

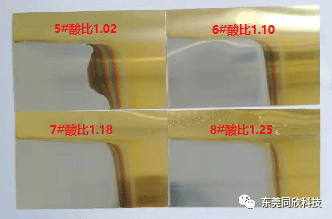

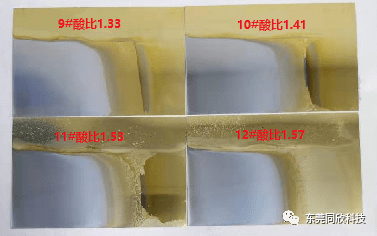

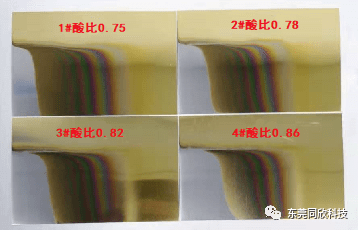

其对应试片效果如下：

2、铬液基础成分：铬酐：255g/L；三价铬：2.91；调整硫酸含量，并使用硫酸分析仪测试其硫酸含量，其测试数据如下：

3、铬液基础成分：铬酐：255g/L；三价铬：3.92；调整硫酸含量，并使用硫酸分析仪测试其硫酸含量，其测试数据如下：

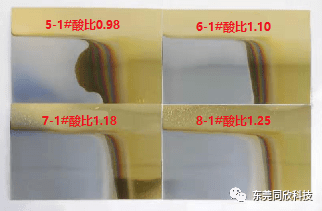

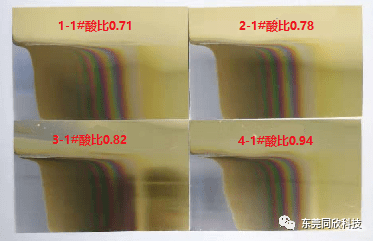

其对应试片效果如下：

五、实验小结

1、从三组测试试片结果来看，三价铬含量在2-4g/L时对霍尔槽试片外观影响不大；

2、由三组测试可知，在三价铬在2-4g/L时，酸比在1.0-1.2时，试片在镀层范围和镀层的光亮性上，均保持较良好的状态，光亮范围在50%-60%，镀层上发白程度较轻，低区有彩虹纹；

3、酸比在0.9以下时，镀层光亮性正常，但是光亮范围明显降低，光亮范围在30%以下，且低区有范围较宽的彩虹纹；

4、酸比在1.2-1.4时，镀层光亮性开始变差，镀层开始偏白，镀层范围开始逐渐减少，低区有少量彩虹纹；

5、酸比在1.4以上时，镀层光亮性继续变差，试片镀层发白加重，镀层范围继续减少，且低区没有彩虹纹；

综上：

在无添加剂的新配铬液中：

1、酸比在1.0-1.2时，试片效果状态较佳，镀层范围在50%-60%，光亮性一般，镀层有轻微发白，低区有彩虹纹；

2、三价铬含量在2-4g/L时，试片差异不大；

3、酸比在0.9以下时，镀层范围会明显减少，但镀层光亮性无明显差异；

4、酸比在1.4以上时，镀层范围会逐渐减少，镀层光亮性明显变差，镀层发白会逐渐加深，低区彩虹纹消失；

注：本次测试基础液为新配铬液，不含镀铬添加剂；铬液中的铬酐含量以及铬液中的杂质如：铜离子、铁离子、氟离子、氯离子等均会对霍尔槽试片造成一定的影响；而使用镀铬添加剂一般会拓宽酸比的使用区间，增强镀层的光亮性；故此次测试结果仅供在生产中，通过霍尔槽试片粗略判断铬液酸比情况，其酸比具体值，建议通过检测铬酐和硫酸含量来进行确定。
